新聞動態

螺桿空壓機設計與構造

發表日期:2018-07-20     點擊擊數: 4662

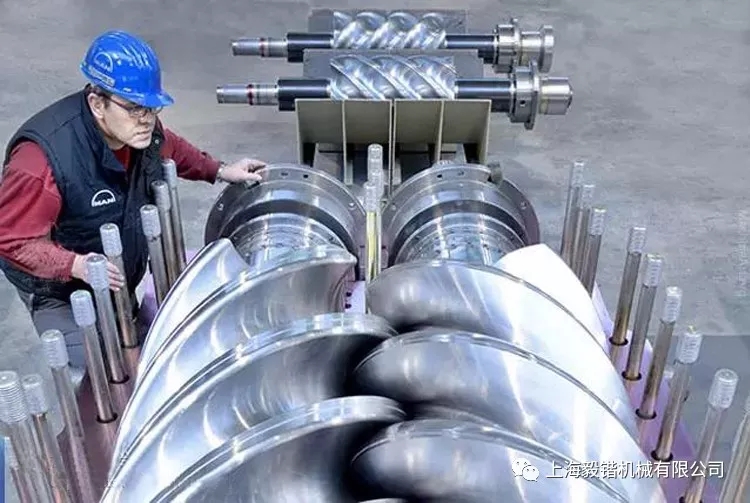

640 (1).webp.jpg螺桿空氣壓縮機是由瑞典皇家工學院教授Lysholm1934年發明的。由于設計、制造水平的限制,六十年代以前螺桿壓縮機發展比較緩慢;六十年代初噴油技術被引入螺桿壓縮機,降低了螺桿轉子型線加工精度的要求,同時對機組的噪聲、結構、轉速等產生了有利影響。目前噴油螺桿壓縮機已成為空氣動力、制冷空調行業中的主要機型,在中等容積流量的空氣動力裝置及中等制冷量的制冷裝置中,螺桿壓縮機在市場上已占地位。

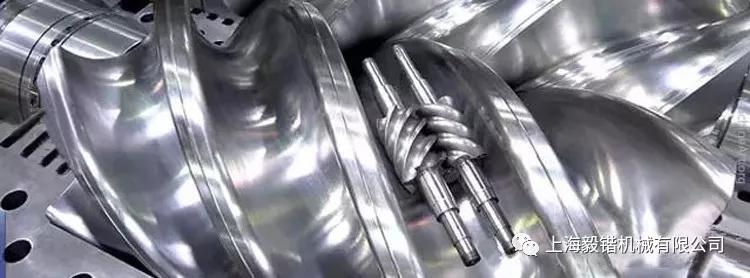

640 (1).webp (1).jpg

基本結構:

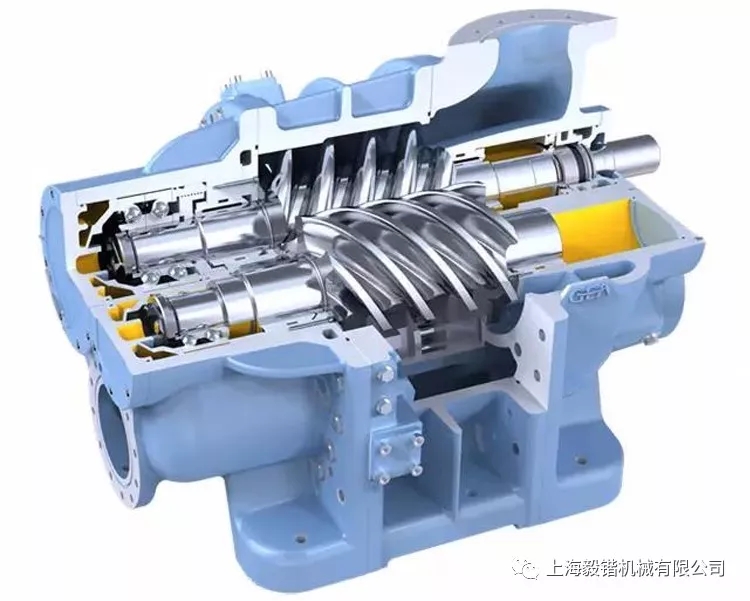

通常我們所說的螺桿壓縮機即指雙螺桿壓縮機,它的基本結構如上圖所示。在壓縮機的主機中平行地配置著一對相互嚙合的螺旋形轉子,通常把節圓外具有凸齒的轉子(從橫截面看),稱為陽轉子或陽螺桿;把節圓內具有凹齒的轉子(從橫截面看),稱為陰轉子或陰螺桿。一般陽轉子作為主動轉子,由陽轉子帶動陰轉子轉動。轉子上的球軸承使轉子實現軸向定位,并承受壓縮機中的軸向力。轉子兩端的圓錐滾子推力軸承使轉子實現徑向定位,并承受壓縮機中的徑向力和軸向力。在壓縮機主機兩端分別開設一定形狀和大小的孔口,一個供吸氣用的叫吸氣口;另一個供排氣用的叫排氣口。

那么空壓機運行的時候是什么狀態呢?下面小編收集了一些螺桿空壓機的機械原理圖分享給大家:

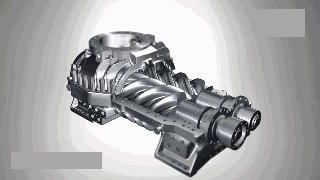

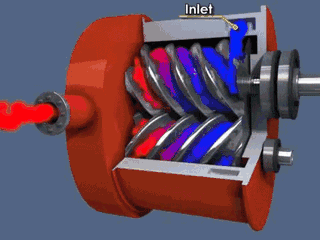

圖一(螺桿空壓機主機壓縮空氣流程)

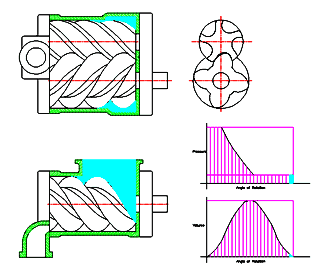

圖二(空氣被壓縮后排出)

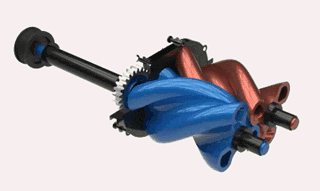

圖三(陰陽轉子相互嚙合傳動)


圖四(陰陽轉子橫切面)

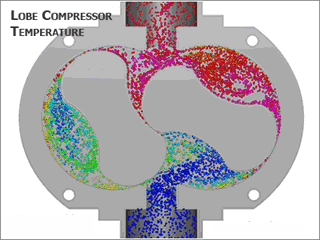

圖五(羅茨鼓風機壓縮空氣流程)

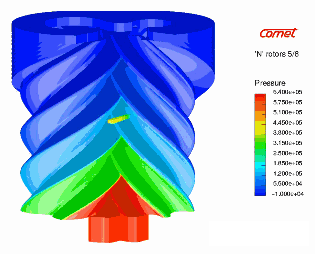

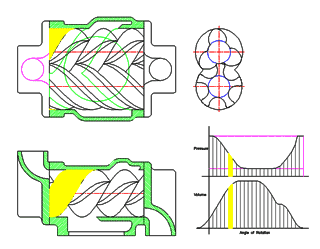

圖六(壓縮空氣的壓力變化)

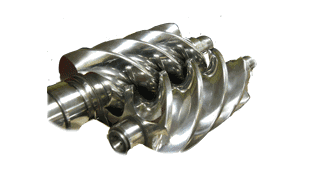

圖七(車用空氣壓縮機轉子)

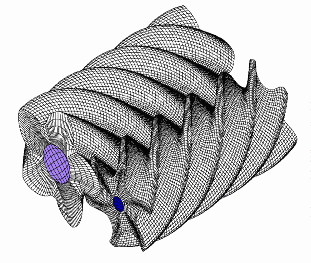

圖八(轉子的線性和緊密嚙合)


圖九(壓縮空氣內室橫切面)


圖十(壓縮空氣內室橫切面)
